薄膜開關聽起來相當專業，其實通俗的就是面板式按鍵，這個名字就比較熟悉了，很多設備的控制面板都使用薄膜開關，其廣泛應用在電子通訊、電子測量的儀器，工業控制，醫療設備，汽車工業，智能玩具，家用電器等領域。古人云：知其然知其所以然。

1.薄膜開關原理—簡介

薄膜開關是具有一定彈性的絕緣材料層組成的一種多層結構(平面)型(非制鎖)按鍵開關，集按鍵、指示元件、儀器面板等功能為一體。薄膜開關的動作只由彈性薄膜的垂直方向彈動實現，彈性薄膜雖然經過百萬次的蠕動，且蠕動時的幅度很小，僅為0.1-0.3MM，加之材料選擇的合理性，因此薄膜材料能夠承受一百萬次以上的大壽命而不變形，這些都是決定了薄膜開關的耐久性。

薄膜開關的外形美觀，使用壽命長，結構簡單，安裝方便，使用手感良好，占用面積較小等特點，而被廣泛應用于各行各業，小到家電用品到高科技產品，慢慢的替代了部份輕觸開關的市場，在市場占有一極大的份額。

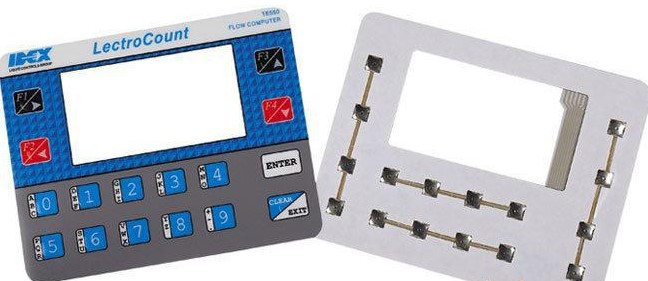

2.薄膜開關原理—基本結構

一般來說，常見的薄膜開關主要由6層材料組成，按照從表到里的順序分別是面板、面膠、上電路、隔離層、下電路、底膠。下面分別介紹各層結構：

1)面板：面板是整個薄膜開關的“外衣”，在適當安排好按鍵的基礎上，通過不同的顏色、圖案、按鍵形狀，對整個薄膜開關起到必要的裝飾作用。面板層最主要的作用在于起標識和按鍵作用，所以選用材料必須具有高透明度、高油墨附著力、高彈性、防折性等特點。

2)上電路、下電路：上、下電路是薄膜開關的電器組成部分，也是開關的“關”“鍵”所在，其性能直接影響到開關電器性能的好壞，主要是由在薄膜上印上一層導電材料而形成。上、下電路擔當的是開關閉合所必備的兩個觸電角色，其厚度一般在0.05--0.175MM以內，最常見的是用0.125MMPET。

3)面膠、隔離層、底膠：這三層結構的材料都是雙面膠，由于在開關結構中所處的位置不同而有不同的名稱。三層雙面膠由各自所處的層次不同而有不同的厚度，這個主要是根據開關的厚度、按鍵的操作力來決定的。

3.薄膜開關原理—工作原理

薄膜開關的基本工作原理如下：當面板未被按下時，薄膜開關處于常規狀態，其上、下觸點呈斷開狀態，隔離層對上下線路起隔離作用;當面板被按下時，上電路的觸點向下變形，與下線路重合并使線路導通，導通后的線路給外部連接儀器(基材)以信號，從而實現其相應的功能;當手指松開后，上電路觸點反彈回來，電路斷開，回路觸發一個信號。
